实验1 双胶线的制作
实验目的
1、认识和熟练应用网线制作的专用工具。
2、进一步了解网络硬件的组成及各部之间的关系。
3、掌握双绞线中直通线、交叉线的制作方法。学会使用专业测线工具检测制作好的双绞线的各种性能参数。
4、探索Fluke专业网络测试仪的使用，掌握影响线缆质量的几个主要因素。
实验环境
双绞线线，水晶头，PC机两台，交换机一台，普通测线仪，Fluke专业测线仪。
实验原理
双绞线线分为屏蔽双绞线和非屏蔽双绞线,非屏蔽双绞线内有4对（8根）铜丝线,每对铜线绞合在一起用以降低线对之间的串扰。每一条铜线都裹着不同颜色的塑料绝缘体,是最常用的局域网使用的网络介质，直径小,价格低廉,安装十分方便。基于双绞线连接的以太网网卡使用RJ-45接口，共有8个引脚对应于双绞线的8根线。对于常用的10Base-T和100M-Tx以太网而言，PC机网卡上的8个引脚中，1,2引脚用于发数据，3,6引脚用于收数据。此外，1,3引脚使用高电平，2,6引脚使用低电平。两个设备如果使用以太网双绞线连接，某一根线的一端连接到高电平发送数据的引脚，另一端必须连接到高电平接收数据的引脚。由于集线器，交换机等设备使用与PC机相反的引脚发收策略，即1,2引脚收，3,6引脚发，所以主机和交换机之间的连线两端顺序一致，这种线称为直通线。而主机与主机之间用双绞线直连，需要将一端连接引脚1，2的线连与另一端的3,6引脚，这种线成为交叉线。
一般来说，直通线用于不同类型设备之间的连接，如主机-交换机之间，主机-集线器之间。交叉线用于相同或相近的设备之间的连接，如主机-主机之间，交换机-交换机之间，主机-路由器之间。由于部分设备具有引脚收发自适应功能，即能够根据对方的收发引脚确定自身的收发引脚。这类设备之间的连线使用直通线和交叉线均可正常通信。
直通线两头都使用T568B，而交叉线一头使用T568B，一头使用T568A。
T568A和T568B的引脚连线图如图1所示。
T568A标准：
半绿——1，绿——2，半橙——3，蓝——4，半蓝——5，橙——6，半棕——7，棕——8
T568B标准：
半橙——1，橙——2，半绿——3，蓝——4，半蓝——5，绿——6，半棕——7，棕——8

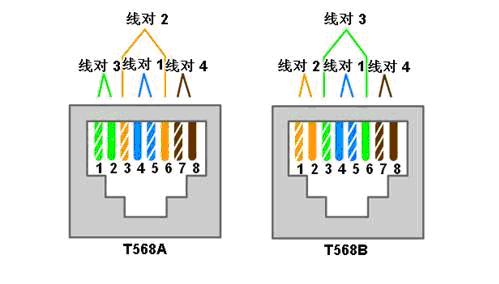

图1 T568A和T568B的接线图
1． 直连线的做法
EIA / TIA的布线标准中规定了两种双绞线的线序T568A与T568B，如图1.2所示。
2.交叉线的做法
交叉法是在网线的一端按T568B方式排序，在网线的另一端按T568A方式排序，如图2所示。

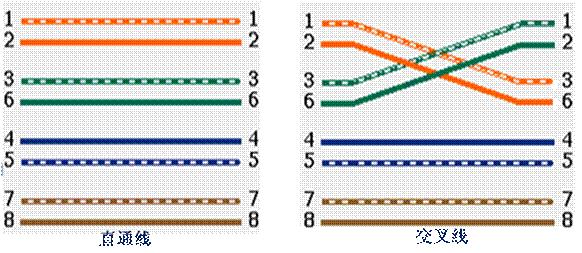

图2 直通线和交叉线的连线图
3.双绞线的干扰
线缆的衰减（通常也称为插入损耗）是表示信号强度下降量的一般性术语。信号通过任何介质传输都会发生自然衰减。衰减限制了可用于发送消息的网络电缆长度。测线器测量衰减的方法是：在一端发射一个信号，然后在另一端测量该信号的强度。
串扰是线对之间的信号泄漏。若是在发射端测量的此值，则称为近端串扰 (NEXT)。若是在电缆的接收端测量的此值，则称为远端串扰 (FEXT)。这两种形式的串扰都会降低网络性能，而且通常是因端接时散开太多电缆所造成的。若检测到的串扰值很高，最佳的办法就是检查电缆端接，如有必要则需重新制作端接。
回波损耗是由于信号碰到不连续的阻抗后形成的反射干扰。
4.普通网络测线仪测线方法
图3 普通网络测线仪
把网线两端连接到电缆测试仪两个RJ45接口，打开电缆测试仪开关，之后会发现两边的灯在依次闪烁，这是因为测量时电缆测试仪会依次检测网线各个线序对应的连通性，如果左边是依照12345678顺序闪亮而右边是按照36145278顺序闪亮的话说明我们的网线是反线（交叉线），如果左边右边闪烁顺序相同都是12345678的话说明当前测试的网线是正线（直通线）。
实验步骤
步骤1．准备好5类线、水晶头和一把专用的压线钳,如图4所示。
图4 制作双绞线步骤1

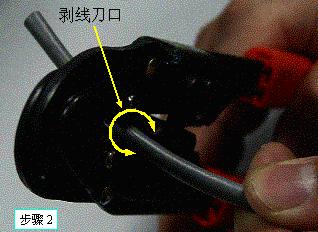

步骤2：用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头至少2厘米，如图5所示。
图5 制作双绞线步骤2

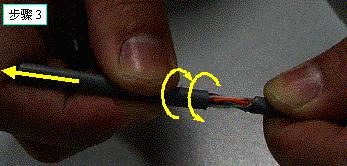

步骤3：将划开的外保护套管剥去（旋转、向外抽）如图6所示。
图6 制作双绞线步骤3
步骤4：露出5类线电缆中的4对双绞线，如图7所示。
图7 制作双绞线步骤4
步骤5：按照EIA/TIA-568B标准和导线颜色将导线按规定的序号排好，如图8所示。
（白橙 橙色 白绿 蓝色 白蓝 绿色 白棕 棕色）
图8 制作双绞线步骤5
步骤6：将8根导线平坦整齐地平行排列，导线间不留空隙，如图9所示。
图9 制作双绞线步骤6

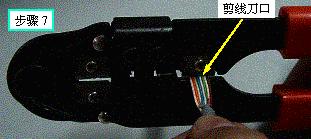

步骤7：准备用压线钳的剪线刀口将8根导线剪断，如图10所示。
图10 制作双绞线步骤7
步骤8：剪断电缆线。请注意：一定要剪得很整齐。剥开的导线长度不可太短（10mm～12mm）。可以先留长一些。不要剥开每根导线的绝缘外层,如图11所示。
图11 制作双绞线步骤8
步骤9：将剪断的电缆线放入RJ-45插头试试长短（要插到底），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实。反复进行调整, 如图12 所示。
图12 制作双绞线步骤9

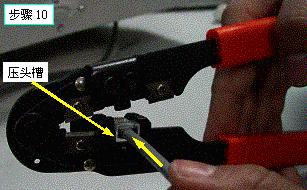

步骤10：在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，准备最后的压实, 如图13所示。
图13 制作双绞线步骤10

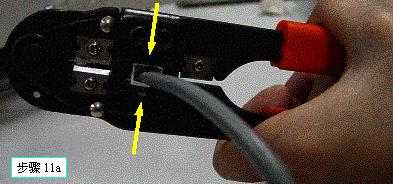

步骤11：双手紧握压线钳的手柄，用力压紧（图：步骤11a）,如图14a和图14b所示。请注意，在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起。
图14a 制作双绞线步骤11a
图14b 制作双绞线步骤11b
步骤12：完成,如图15所示。
图15制作双绞线步骤12
步骤13:使用Fluke专业测试仪测试所做的双绞线。
步骤14:使用做好的直通线连接主机和交换机，测试直通线的连通性。使用做好的交叉线直接连接两台主机，测试交叉线的连通性。
实验分析与思考
1、 测试所做电缆，测试是否达到标准，实际测试交叉线和直通线的使用范围；
2、 分析哪些情况会增加UTP的串扰，并用实验验证你的结论；
3、 分析哪些情况会增加UTP的回波损耗，并用实验验证你的结论；
分析哪些情况会增加UTP的衰减，并用实验证明你的结论。
|
