实验6 交换机的地址转发表
试验目的：
学习交换机的地址学习、转发过滤的交换原理

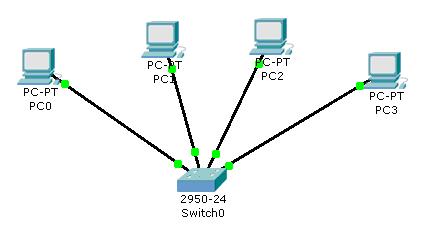

试验拓扑
试验步骤
1、 用show mac-address-table查看交换机的地址转发表，可以看到初始表为空
Switch#show mac-address-table
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
Switch#
2、 PC0通过ping 172.16.1.2后查看交换机的地址转发表，可以发现地址转发表里记录了PC0和PC1的MAC地址
Switch#show mac-address-table
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 0009.7c29.284b DYNAMIC Fa0/1
1 00d0.bc9c.c4c8 DYNAMIC Fa0/2
3、 在PC2和PC3是接收不到PC0和PC1的通信数据的。
4、 可以在交换机上通过静态的方式添加地址和端口对应关系表。
Switch(config)#mac-address-table static 1111.2222.3333 vlan 1 interface fastEthernet 0/6
Switch(config)#ex
Switch#show mac-address-table
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 1111.2222.3333 STATIC Fa0/6
|
