实验7 单臂路由
实验目的：
设置VLAN间通信，通过一个路由器的一个接口实现三层转发。
PC0：192.168.1.34/27 网关：192.168.1.33
PC1：192.168.1.66/27 网关：192.168.1.65
PC2：192.168.1.98/27 网关：192.168.1.97

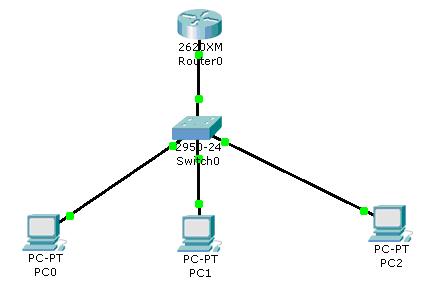

实验拓扑：
注：交换机FA0/1和路由器FA0/0相连
实验步骤：
Router0设置
Router#conf t
Router(config)#interface fastEthernet 0/0.1
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.1.33 255.255.255.224
Router(config-subif)#no shutdown
Router(config)#
Router(config)#interface fastEthernet 0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.1.65 255.255.255.224
Router(config-subif)#no shutdown
Router(config)#
Router(config)#interface fastEthernet 0/0.3
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip address 192.168.1.97 255.255.255.224
Router(config-subif)#no shutdown
Router(config)#
Switch0设置
Switch#confi t
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config)#vlan 10
Switch(config-vlan)#nam
Switch(config-vlan)#name test10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name test20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#name test30
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport access vlan 30
测试验证：
PC0、PC1、PC3三台计算机能相互通信 |
